橡胶接头安装及工程标准

文章出处:上海松夏减震器有限公司 添加时间:2022-08-08 10:19

橡胶接头安装及工程标准

柔性橡胶接头又称为减震喉、软接头、橡胶软接头、管道减震器等,可以解决各种管道的错位、轴向膨胀、错位等问题。一般用于民用建筑给排水工程、消防管网泵房单元管道连接、污水处理管道连接、高压气液化学介质输送、石油、船舶等,是最常用的橡胶世界管件接头。具有降低管道噪音、密封性好、重量轻、安装维修方便、使用寿命长等优点。

橡胶接头装说明:

1、本产品用于高层供水时,管道必须有固定支架,否则产品应配备防拉装置。固定支撑或支架的受力必须大于轴向力,否则还应安装防拉装置。

2、您可以根据自己的管道选择工作压力:0., 1.0Mpa, 1.6Mpa, 2.5Mpa, 4.0Mpa弹性橡胶接头的连接尺寸请参考“法兰尺寸”。

工程标准:

《弹性橡胶接头》CJ/T 208-2005 化工部HG/-2000

设计选型要点:

1)如使用其他标准或非标准法兰,需另行约定,指定标准或提供图纸及相关资料,厂家可定制生产。

2)法兰螺栓数量、螺栓孔直径、螺栓孔中心圆直径。

3)用户在订购橡胶接头时必须注明工作压力、适用介质、温度、连接方式等相关因素,以及工作情况

环境状况:是否有强光、热源、臭氧、火花、是否经常遇到尖锐物体等

安装方法:

1、柔性橡胶接头管道在施工安装时,必须处于自然状态,安装时不得人为使产品变形。这避免了对产品的早期损坏和削弱其使用。柔性橡胶接头在安装过程中严禁超过位移极限

2、 如果您在泵出口附近或管道拐角处设计安装橡胶接头,当产品用于高压、高楼悬空时,管道必须有固定支架或固定支架。固定支架和固定支架的受力必须大于轴向力,否则产品应配备防拉脱限位装置。

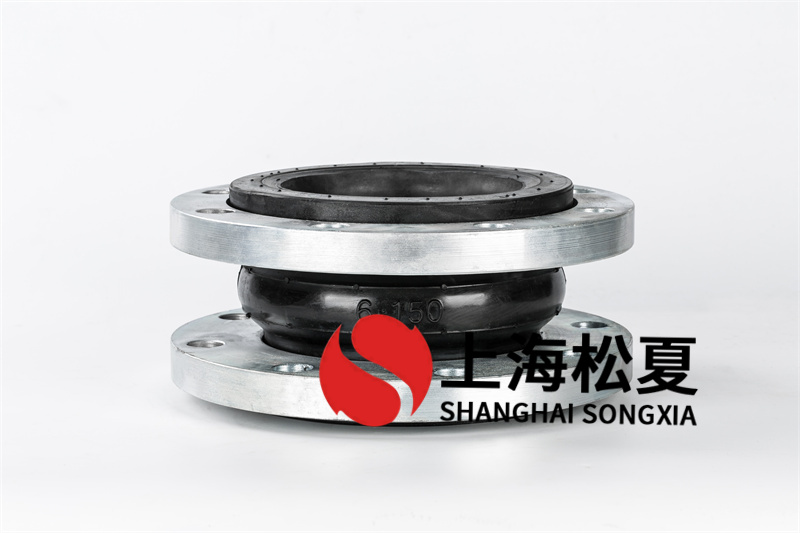

3、安装法兰橡胶接头时,球体两端的加强圈(凸出部分的钢丝绳)必须全部卡入法兰槽中橡胶接头,防止球体和法兰脱离管道受压时被拉出。 安装螺栓时,先拧紧对称螺栓(六个或四个),确保球体和法兰都到位。

4、橡胶接头与管法兰连接时,螺栓的丝杆应伸到管法兰的一端,以防止橡胶接头拱形部分受到挤压或刺破。线程被压缩和扩展。螺栓必须对称拧紧橡胶接头,使所有螺栓均匀拧紧。在使用条件恶劣的地方,除加平垫圈外,还应加弹簧垫圈,防止螺母松动。

5、橡胶接头在靠近水(油)泵出口或频繁启停的情况下使用时,以减少过度拉伸对泵和管路的影响和压缩橡胶接头长度,法兰两端应加限位装置。

6、在安装大口径柔性橡胶接头时,为方便安装,减轻劳动强度,应在法兰的一端做一根长度合适的短管,橡胶接头应连接到短管和另一端。管道连接好后,将短管焊接到另一端的长管上。

7、为便于短管焊接变形引起径向偏差,两端管法兰在焊接前应先用圆钢或其他相应强度的金属物临时焊接,以便橡胶接头 在蓝色连接处形成一个刚体。短管焊接完成后,将焊接物移开,使橡胶接头在安装后处于自然状态。

8、在橡胶接头与法兰之间进行临时焊接时,记得在焊接处用盖子盖住橡胶接头,以免焊接时烧坏球体。
