大拉杆横向波纹补偿器

文章出处:未知 添加时间:2019-07-03 11:29

大拉杆横向波纹补偿器,是一种用来补偿弯曲管道的横向位移和角位移的工具。

中文名:大拉杆补偿器 压力级别:0.1Mpa-2.5Mpa

功 能:补偿弯曲管道的横向位移和角位移 连接方式:1、法兰连接 2、接管连接

型 号:DN100-DN5000 公式计算:Fy=Ky·Y

用途:

可以补偿弯曲管道的横向位移和角位移。

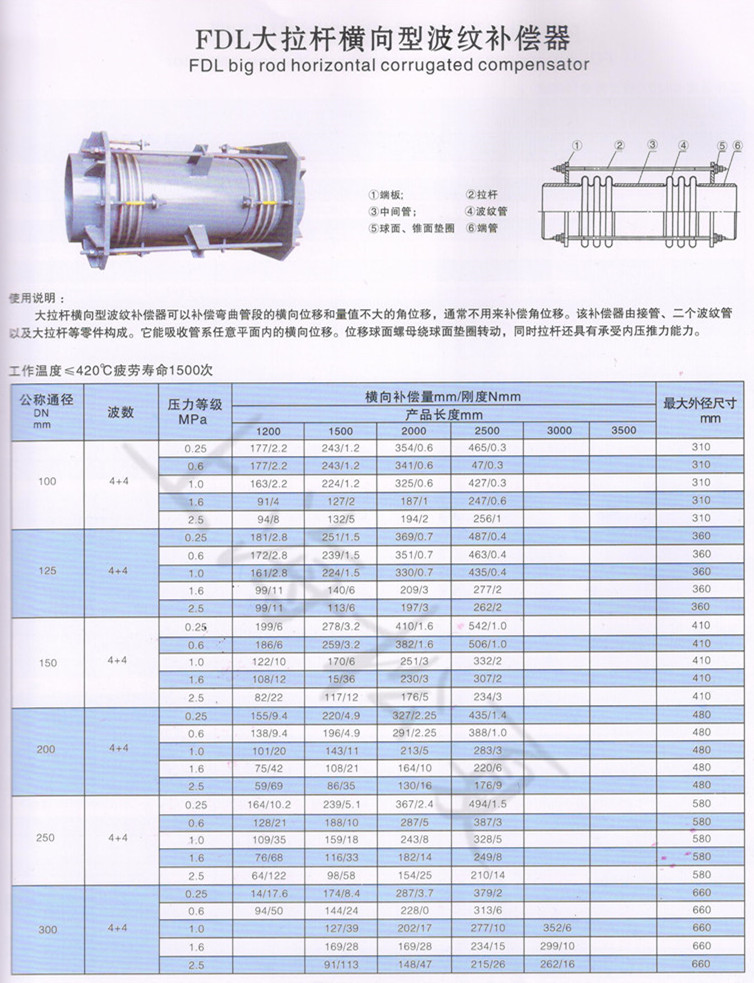

大拉杆横向波纹补偿器

产品说明:

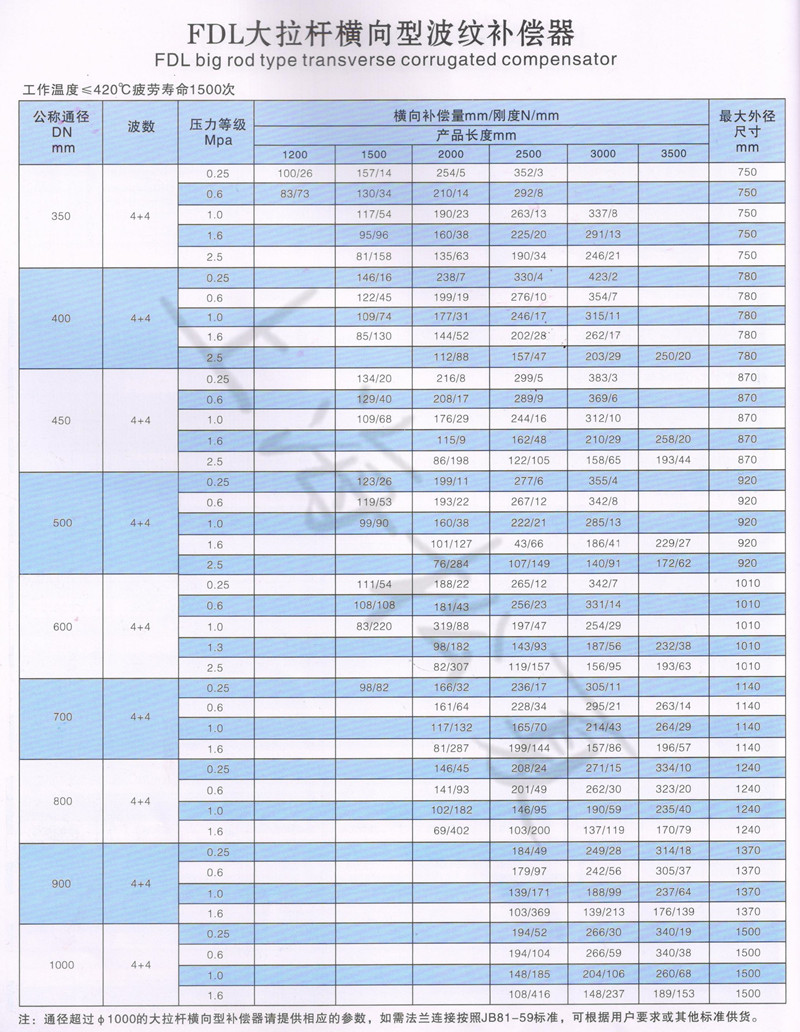

型号:DN100-DN5000,压力级别0.1Mpa-2.5Mpa 。

连接方式:1、法兰连接 2、接管连接产品横向补偿量:根据用户要求

使用说明:

大拉杆横向波纹补偿器对支座作用力的计算:

横向弹力: Fy=Ky·Y  弯矩:M=Fy·L

式 中: Ky-横向刚度 N/mm  Y-横向实际位移(变形量)mm

L-管架到补偿器中点的距离  m。

安装工作:

1、补偿器到货后,需对以下内容进行开箱检查:文档资料:需检查补偿器标牌、合格证上所列型号、规格及技术参数是否一致,其它所需的附属技术文件是否齐全。外观检查:补偿器无明显的划伤或尖压痕;补偿器内部(波谷)应无异物;连接端口应完好,如法兰联接密封面应无贯穿伤痕,涂层无起皮、龟裂、剥落,大拉杆、运输拉杆及紧固件应完整。
