ZTF型可调式弹簧减震器

文章出处:未知 添加时间:2018-08-24 11:24

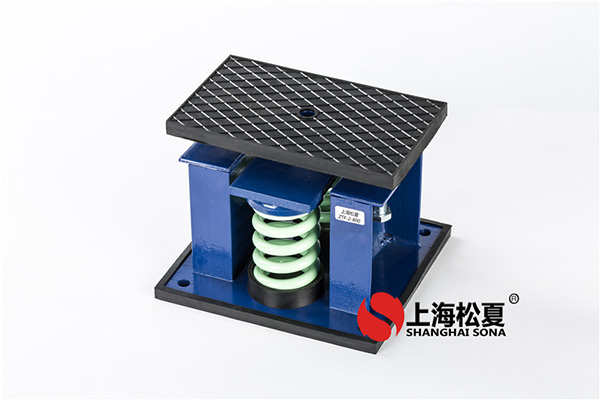

ZTF型可调式弹簧减震器

产品名称:ZTF型可调式弹簧减震器

产品型号:ZTF

所属类别:弹簧减震器

松夏ZTF型可调式低频阻尼弹簧减振器是由多组弹簧组成、上下钢板及钢板外表面粘贴橡胶防滑垫等组成。ZTF型冷却塔减振器,是松夏根据国外大型冷水机组、安装不平衡、动力设备低速、扰力较大而设计的产品。

此产品具有安装灵活性大,稳定性好,固有频率低,隔振效果显著等特点。安装时可直接安放在设备下,若动力设备扰力较大,先调节重心,并将减振器底座固定孔用螺栓固定地基。

松夏ZTF型可调式弹簧减震器特性:

弹簧采用低频率值设计,并经ED及烤漆处理,耐候性佳,防振效果高;本体采用达可锈处理。

2、顶部、底部均采用防滑耐磨橡胶以及固定螺栓设计,安全性能大大提高。

3、安装简单并可根据实际需要调整高度及水平。

4、能够有效隔离冷水机组、冷却塔、 热泵机组、发电机组等大型机械设备振动, 并保护及延长其使用寿命。

松夏ZTF型可调式弹簧减震器适用范围:

各类重型机械

冰水主机、冷却水塔

消防泵浦、排送风机

发电机、空气压缩机

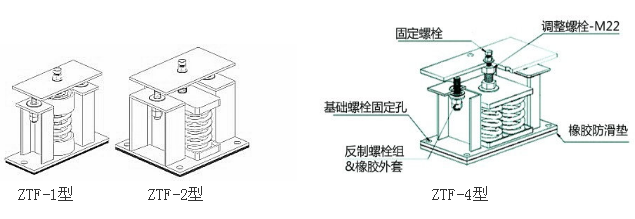

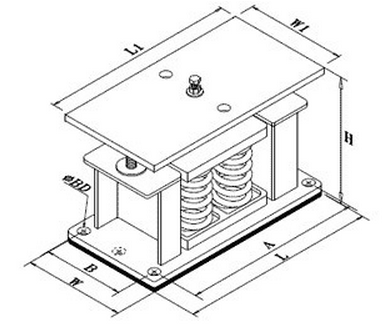

ZTF型可调式弹簧减震器结构图纸

规格 外形尺寸(mm) 固定螺栓 ØBD
L W L1 W1 A B H
ZTF-1 260 100 210 100 230 0 200 12 13
ZTF-2 235 220 235 140 195 180 200 14 13
ZTF-4 320 165 320 165 290 90 200 14 13
ZTF-6 400 170 400 170 370 90 200 18 13
ZTF-9 420 250 420 250 384 180 200 18 13
*B值为0表孔中心在W/2
挠度可定制40mm、50mm、75mm、100mm、125mm、150mm
型号/规格 载荷范围(kg 竖向刚度(kg/mm 适用挠度(mm
ZTF-1-100 80~120 4 25
ZTF-1-150 120~180 6 25
ZTF-1-200 160~240 8 25
ZTF-1-250 200~300 10 25
ZTF-1-300 240~360 12 25
ZTF-1-350 280~420 14 25
ZTF-1-400 320~480 16 25
ZTF-1-450 360~540 18 25
ZTF-1-500 400~600 20 25
ZTF-1-600 480~720 24 25
ZTF-1-700 560~840 28 25
ZTF-1-850 680~1020 34 25
ZTF-1-1000 800~1200 40 25
ZTF-1-1200 960~1440 48 25
ZTF-2-600 480~720 24 25
ZTF-2-800 640~960 32 25
ZTF-2-900 720~1080 36 25
ZTF-2-1000 800~1200 40 25
ZTF-2-1200 920~1440 48 25
ZTF-2-1400 1120~1680 56 25
ZTF-2-1600 1280~1920 64 25
ZTF-2-2000 1600~2400 80 25
ZTF-4-600 480~720 24 25
ZTF-4-800 640~960 32 25
ZTF-4-1000 800~1200 40 25
ZTF-4-1200 960~1440 48 25
ZTF-4-1400 1120~1680 56 25
ZTF-4-1600 1280~1920 64 25
ZTF-4-2000 1600~2400 80 25
ZTF-4-2400 1920~2880 96 25
ZTF-4-2800 2240~3360 112 25
ZTF-4-3200 2560~3840 128 25
ZTF-4-4000 3200~4800 160 25
ZTF-4-4800 3840~5760 192 25
ZTF-6-3600 2880~4320 144 25
ZTF-6-4200 3360~5040 168 25
ZTF-6-5000 4000~6000 200 25
ZTF-6-6000 4800~7200 240 25
ZTF-6-7200 5760~8640 288 25
ZTF-9-4500 3600~5400 180 25
ZTF-9-5400 4320~6480 216 25
ZTF-9-6300 5040~7560 252 25
ZTF-9-7200 5760~8640 288 25
ZTF-9-9000 7200~10800 360 25
ZTF-9-10800 8640~12960 432 25
